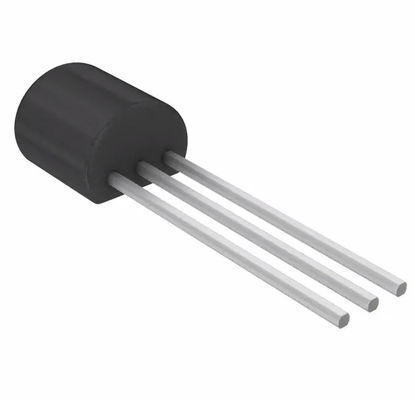

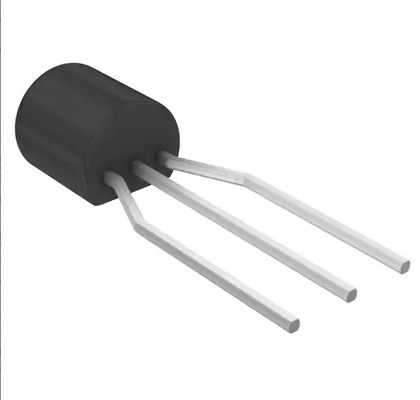

TL431ACLPR แรงดันอ้างอิง IC แบบปรับได้ 2.495V 36 VV 100 MA TO-92-3
| สถานที่กำเนิด | อเมริกา |
|---|---|
| ชื่อแบรนด์ | TI |
| ได้รับการรับรอง | RoHS |
| หมายเลขรุ่น | TL431ACLPR |
| จำนวนสั่งซื้อขั้นต่ำ | 2000 ชิ้น |
| ราคา | USD |
| รายละเอียดการบรรจุ | 2000 ชิ้น/เทป |
| เวลาการส่งมอบ | 2-3 วัน |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 60K ชิ้น |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xรายละเอียดสินค้า
| แคตตาล็อก | การอ้างอิงแรงดันไฟฟ้า | ผศ | เท็กซัส อินสตรูเมนท์ |
|---|---|---|---|
| ประเภทการอ้างอิง | ปัด | ประเภทเอาต์พุต | ปรับ |
| แรงดัน - เอาต์พุต (ต่ำสุด/คงที่) | 2.495V | แรงดัน - เอาต์พุต (สูงสุด) | 3.6V |
| กระแส - เอาท์พุต | 100 มิลลิแอมป์ | ความอดทน | ± 1% |
| ปัจจุบัน - แคโทด | 600 µA | อุณหภูมิในการทำงาน | 0°C ~ 70°C (TA) |
| ประเภทการติดตั้ง | ผ่านรู | บรรจุภัณฑ์ / กล่อง | TO-226-3, TO-92-3 (TO-226AA) เกิดโอกาสในการขาย |
| แสงสูง | TL431ACLPR,ic อ้างอิงแรงดัน shunt 2.495V,ic อ้างอิงแรงดัน shunt 100MA |
||
รายละเอียดสินค้า
TL431ACLPR แรงดันไฟอ้างอิง IC แบบปรับได้ 2.495V 36 VV ±1% 100 mA TO-92-3
เอกสารข้อมูล:TL431ACLPR
| หมวดหมู่ | การอ้างอิงแรงดันไฟฟ้า |
| ผศ | เท็กซัส อินสตรูเมนท์ |
| สถานะสินค้า | คล่องแคล่ว |
| ประเภทการอ้างอิง | ปัด |
| ประเภทเอาต์พุต | ปรับ |
| แรงดัน - เอาท์พุต (ต่ำสุด/คงที่) | 2.495V |
| แรงดัน - เอาท์พุต (สูงสุด) | 36 โวลต์ |
| กระแส - เอาท์พุต | 100 มิลลิแอมป์ |
| ความอดทน | ±1% |
| ปัจจุบัน - แคโทด | 600µA |
| อุณหภูมิในการทำงาน | 0°ค ~ 70°ซี (TA) |
| ประเภทการติดตั้ง | ผ่านรู |
| บรรจุภัณฑ์ / กล่อง | TO-226-3, TO-92-3 (TO-226AA) เกิดโอกาสในการขาย |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | TO-92-3 |
| หมายเลขผลิตภัณฑ์พื้นฐาน | TL431 |
แหล่งข้อมูลเพิ่มเติม:
| คุณลักษณะ | คำอธิบาย |
| ชื่ออื่น | 296-1287-6 |
| -TL431ACLPRE3-NDR | |
| 296-1287-2 | |
| 296-1287-1 | |
| TEXTISTL431ACLPR | |
| -296-1287-1-NDR | |
| 2156-TL431ACLPR | |
| 296-1287-1-NDR | |
| -296-1287-1-ND | |
| 296-1287-6-NDR | |
| -TL431ACLPRE3 | |
| 296-1287-6ไม่ใช้งาน | |
| 296-1287-6-ND | |
| -TL431ACLPR-NDR | |
| 296-1287-2-NDR | |
| แพ็คเกจมาตรฐาน | 2543 |
คำอธิบาย
TL431LI / TL432LI เป็นทางเลือกแบบพินต่อพินแทน TL431 / TL432TL43xLI ให้ความเสถียรที่ดีขึ้น การเบี่ยงเบนของอุณหภูมิที่ต่ำกว่า (VI(dev)) และกระแสอ้างอิงที่ต่ำกว่า (Iref) เพื่อความแม่นยำของระบบที่ดีขึ้น
อุปกรณ์ TL431 และ TL432 เป็นตัวควบคุมการแบ่งแบบปรับได้สามขั้ว พร้อมความเสถียรทางความร้อนที่ระบุสำหรับช่วงอุณหภูมิยานยนต์ เชิงพาณิชย์ และการทหารที่เกี่ยวข้องสามารถตั้งค่าแรงดันเอาต์พุตเป็นค่าใดก็ได้ระหว่าง Vref (ประมาณ 2.5 V) และ 36 V โดยมีตัวต้านทานภายนอกสองตัวอุปกรณ์เหล่านี้มีอิมพีแดนซ์เอาต์พุตทั่วไปที่ 0.2 Ωวงจรเอาท์พุตแบบแอกทีฟให้คุณลักษณะการเปิดเครื่องที่คมชัดมาก ทำให้อุปกรณ์เหล่านี้ใช้แทนไดโอดซีเนอร์ได้อย่างดีเยี่ยมในการใช้งานหลายประเภท เช่น การควบคุมออนบอร์ด พาวเวอร์ซัพพลายแบบปรับได้ และพาวเวอร์ซัพพลายแบบสวิตชิ่งอุปกรณ์ TL432 มีฟังก์ชันการทำงานและข้อมูลจำเพาะทางไฟฟ้าเหมือนกับอุปกรณ์ TL431 แต่มีพินเอาท์ที่แตกต่างกันสำหรับแพ็คเกจ DBV, DBZ และ PK
ทั้งอุปกรณ์ TL431 และ TL432 มีจำหน่ายในสามเกรด โดยมีค่าความคลาดเคลื่อนเริ่มต้น (ที่ 25°C) ที่ 0.5%, 1% และ 2% สำหรับเกรด B, A และมาตรฐานตามลำดับนอกจากนี้ การเบี่ยงเบนของเอาต์พุตต่ำเมื่อเทียบกับอุณหภูมิยังช่วยให้มั่นใจได้ถึงเสถียรภาพที่ดีตลอดช่วงอุณหภูมิทั้งหมด
อุปกรณ์ TL43xxC มีลักษณะการทำงานตั้งแต่ 0°C ถึง 70°C อุปกรณ์ TL43xxI มีลักษณะการทำงานตั้งแต่ –40°C ถึง 85°C และอุปกรณ์ TL43xxQ มีลักษณะการทำงานตั้งแต่ –40°C ถึง 125°C .ข้อมูลอุปกรณ์
คุณสมบัติ
• ความทนทานต่อแรงดันไฟฟ้าอ้างอิงที่ 25°C – 0.5% (เกรด B) – 1% (เกรด A) – 2% (เกรดมาตรฐาน)
• แรงดันเอาต์พุตที่ปรับได้: Vref ถึง 36 V
• การทำงานตั้งแต่ −40°C ถึง 125°C
• การเปลี่ยนแปลงอุณหภูมิโดยทั่วไป (TL43xB) – 6 mV (อุณหภูมิ C) – 14 mV (อุณหภูมิ I, อุณหภูมิ Q)
• สัญญาณรบกวนเอาต์พุตต่ำ • 0.2-Ω อิมพีแดนซ์เอาต์พุตทั่วไป
• ความสามารถกระแสจม: 1 mA ถึง 100 mA
แอพพลิเคชั่น
• การอ้างอิงแรงดันและกระแสที่ปรับได้
• การควบคุมด้านรองใน SMPS ของฟลายแบ็ค
• เปลี่ยนซีเนอร์
• การตรวจสอบแรงดันไฟฟ้า
• เปรียบเทียบกับการอ้างอิงรวม
รูปภาพข้อมูล:https://www.ti.com/lit/ds/symlink/tl431.pdf?HQS=dis-dk-null-digikeymode-dsf-pf-null-wwe&ts=1684156065878
