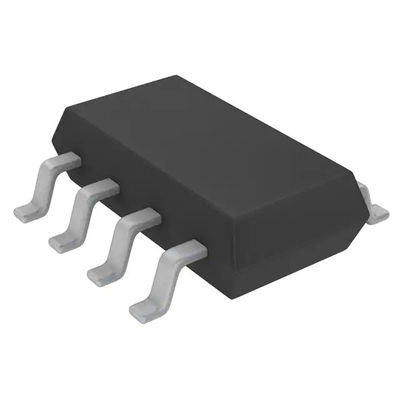

MP1495SGJ-Z Monolithic Power Systems MPS Buck Switching Regulator IC 0.8V 1 เอาต์พุต 3A SOT-23-8 แบบบาง TSOT-23-8

แผ่นข้อมูล:MP1495SGJ-Z

แหล่งข้อมูลเพิ่มเติม:

คำอธิบาย

MP1495S เป็นตัวแปลงโหมดสวิตช์ความถี่สูง ซิงโครนัส เรคติไฟต์ สเต็ปดาวน์ พร้อมพาวเวอร์มอสเฟตในตัวเป็นโซลูชันที่มีขนาดกะทัดรัดมากเพื่อให้ได้กระแสไฟขาออกต่อเนื่อง 3A พร้อมการควบคุมโหลดและสายที่ดีเยี่ยมในช่วงการจ่ายอินพุตที่กว้างMP1495S มีการทำงานในโหมดซิงโครนัสเพื่อประสิทธิภาพที่สูงขึ้นในช่วงโหลดกระแสเอาต์พุต

การทำงานของโหมดปัจจุบันให้การตอบสนองชั่วคราวที่รวดเร็วและลดความเสถียรของลูป

คุณสมบัติการป้องกันเต็มรูปแบบ ได้แก่ การป้องกันกระแสไฟเกินและการปิดระบบระบายความร้อน

MP1495S ต้องการส่วนประกอบภายนอกมาตรฐานที่พร้อมใช้งานในจำนวนน้อยที่สุด และมีอยู่ในแพ็คเกจ TSOT23 8 พินที่ประหยัดพื้นที่

คุณสมบัติ

 ช่วงอินพุตการทำงานกว้าง 4.5V-to-16V

 120mΩ/50mΩ Low RDS(ON) MOSFET กำลังภายใน

 การทำงานโหมดซิงโครนัสที่มีประสิทธิภาพสูง

 แก้ไขความถี่การสลับ 500kHz

 ซิงโครไนซ์กับนาฬิกาภายนอก 300kHz ถึง 2MHz

 โหมดประหยัดพลังงาน AAM

 ซอฟต์สตาร์ทภายใน

 การป้องกัน OCP และการสะอึก

 การปิดระบบระบายความร้อน

 ปรับเอาต์พุตได้ตั้งแต่ 0.8V

 มีจำหน่ายในแพ็คเกจ TSOT-23 แบบ 8 พิน

แอปพลิเคชัน

 ระบบโน้ตบุ๊กและพลังงาน I/O

 กล่องรับสัญญาณดิจิตอล

 โทรทัศน์จอแบนและจอมอนิเตอร์

 ระบบไฟฟ้าแบบกระจาย

รูปภาพข้อมูล:https://www.monolithicpower.com/th/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP1495SGJ-Z/document_id/811/
