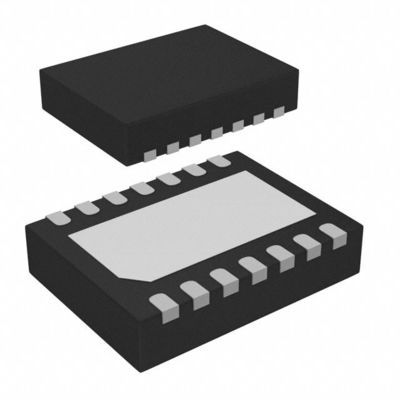

MP8869SGL-Z ตัวควบคุมโหมดสวิตช์ Ic 0.6V 1 เอาท์พุต 12A 14-VFDFN แผ่นสัมผัสพลังงานชิป IC
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xรายละเอียดสินค้า
| ผู้ผลิต | ระบบไฟฟ้าเสาหิน (MPS) | หมวดหมู่ | ตัวควบคุมแรงดันไฟฟ้า - ตัวควบคุมการสลับ DC DC |
|---|---|---|---|
| หมายเลขผลิตภัณฑ์ | MP8869SGL-Z | ประเภทเอาต์พุต | ปรับ |
| จำนวนเอาต์พุต | 1 | แรงดันไฟฟ้าขาเข้า - สูงสุด | 18V |
| แรงดันขาเข้า - นาที | 2.85V | เอาท์พุท oltage-Max | 5.5V |
| แรงดันขาออก - นาที | 0.6V | อุณหภูมิในการทำงาน | -40°C ~ 125°C |
| กระแส - เอาท์พุต (สูงสุด) | 12A | TYPE DESCRIPTION SELECT หมวดหมู่ Integrated Circuits (ICs) Power Management (PMIC) Voltage Regulato | 500KHz |
| บรรจุภัณฑ์ / กล่อง | 14-VFDFN แผ่นสัมผัส | แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 14-QFN (3x4) |
| แสงสูง | MP8869SGL-Z,ic ตัวควบคุมโหมดสวิตช์,ชิป Power IC |
||
รายละเอียดสินค้า
MP8869SGL-Z Buck Switching Regulator IC บวกตั้งโปรแกรมได้ 0.6V 1 เอาต์พุต 12A 14-VFDFN แผ่นสัมผัส
แผ่นข้อมูล:MP8869SGL-Z
พิมพ์ | คำอธิบาย |
หมวดหมู่ | ตัวควบคุมแรงดันไฟฟ้า - ตัวควบคุมการสลับ DC DC |
ผศ | เสาหินพาวเวอร์ซิสเต็มส์อิงค์ |
สถานะสินค้า | คล่องแคล่ว |
การทำงาน | หลีกทาง |
การกำหนดค่าเอาต์พุต | เชิงบวก |
โทโพโลยี | เจ้าชู้ |
ประเภทเอาต์พุต | ปรับ |
แรงดัน - อินพุต (นาที) | 2.85V |
แรงดัน - อินพุต (สูงสุด) | 18V |
แรงดัน - เอาท์พุต (ต่ำสุด/คงที่) | 0.6V |
แรงดัน - เอาท์พุต (สูงสุด) | 5.5V |
กระแส - เอาท์พุต | 12A |
วงจรเรียงกระแสแบบซิงโครนัส | ใช่ |
อุณหภูมิในการทำงาน | -40°C ~ 125°C (TJ) |
ประเภทการติดตั้ง | พื้นผิวติด |
บรรจุภัณฑ์ / กล่อง | 21-PowerVFQFN |
แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 21-QFN (3x4) |
หมายเลขผลิตภัณฑ์พื้นฐาน | MP8869 |
แหล่งข้อมูลเพิ่มเติม:
| คุณลักษณะ | คำอธิบาย |
| แพ็คเกจมาตรฐาน | 5,000 |
คำอธิบาย
MP8869S เป็นตัวแปลงโหมดสวิตช์ความถี่สูง ซิงโครนัส เรคติไฟต์ สเต็ปดาวน์ พร้อมอินเทอร์เฟซการควบคุม I2CMP8869S นำเสนอโซลูชันครบวงจรที่ให้กระแสต่อเนื่อง 12A และกระแสเอาต์พุตสูงสุด 15A พร้อมการควบคุมโหลดและสายที่ดีเยี่ยมในช่วงการจ่ายอินพุตที่กว้าง
ระดับแรงดันเอาต์พุตสามารถควบคุมได้ทันทีผ่านอินเทอร์เฟซอนุกรม I2Cช่วงแรงดันอ้างอิงสามารถปรับได้ตั้งแต่ 0.6V ถึง 1.108V ขั้นละ 4mVอัตราการสโลว์ของแรงดันไฟฟ้า ความถี่ ขีดจำกัดกระแสไฟฟ้า การป้องกันการสะอึก/การปิดสลัก การเปิดใช้งาน และโหมดประหยัดพลังงานยังสามารถเลือกได้ผ่านอินเทอร์เฟซ I2C
การดำเนินการควบคุมแบบคงที่ตรงเวลา (COT) ให้การตอบสนองที่รวดเร็วพิน open-drain power good (PG) บ่งชี้เมื่อแรงดันเอาต์พุตอยู่ในช่วงที่กำหนดคุณสมบัติการป้องกันเต็มรูปแบบ ได้แก่ การป้องกันแรงดันเกิน (OVP) การป้องกันกระแสเกิน (OCP) และการปิดระบบระบายความร้อน
MP8869S มีจำหน่ายในแพ็คเกจ QFN-14 (3mmx4mm)
คุณสมบัติ
Vout ปรับได้ถึง 5.5V โดยใช้พิน FB
ช่วงอินพุตการทำงานกว้าง 2.85V ถึง 18V
12A ต่อเนื่อง/15A กระแสไฟขาออกสูงสุด
ความแม่นยำในการอ้างอิงภายใน 1%
ช่วงอ้างอิงที่ตั้งโปรแกรมได้ I2C จาก 0.6V ถึง 1.108V ในขั้นตอน 4mV พร้อมการควบคุมอัตราสลิว
ความแม่นยำ 5% แรงดันเอาต์พุตและการตรวจสอบกระแสเอาต์พุตผ่าน I2C
โหมด PFM/PWM ที่เลือกได้, ความถี่ที่ปรับได้และขีดจำกัดปัจจุบันผ่าน I2C
ที่อยู่ I2C ที่เลือกได้สี่แบบ
ซอฟต์สตาร์ทภายนอก (SS)
การบ่งชี้ Open-Drain Power Good (PG)
การป้องกันแรงดันเกินเอาต์พุต (OVP)
การป้องกันกระแสไฟเกิน Hiccup/Latch-Off (OCP)
มีจำหน่ายในแพ็คเกจ QFN-14 (3mmx4mm)
