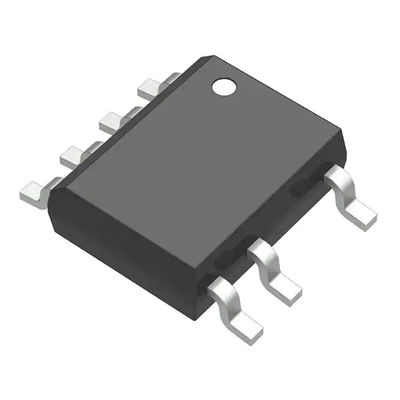

MP020-5GS-Z Buck Boost Converter ชิปออฟไลน์ Flyback Topology 120Hz 75kHz 8-SOIC-7A
| สถานที่กำเนิด | อเมริกา |
|---|---|
| ชื่อแบรนด์ | MPS |
| ได้รับการรับรอง | RoHS |
| หมายเลขรุ่น | MP020-5GS-Z |
| จำนวนสั่งซื้อขั้นต่ำ | 2500 ชิ้น |
| ราคา | Negotiable |
| รายละเอียดการบรรจุ | 2500PCS / เทป |
| เวลาการส่งมอบ | 2-3 วัน |
| เงื่อนไขการชำระเงิน | แอล/C, D/A, D/P, ที/ที |
| สามารถในการผลิต | 100K ชิ้น |
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xรายละเอียดสินค้า
| ผู้ผลิต | เสาหินพาวเวอร์ซิสเต็มส์อิงค์ | หมวดหมู่ | ตัวแปลง AC DC, สวิตช์ออฟไลน์ |
|---|---|---|---|
| หมายเลขผลิตภัณฑ์ | MP020-5GS-Z | จำนวนเอาต์พุต | 1 |
| การกำหนดค่าเอาต์พุต | เชิงบวก | แรงดัน - พังทลาย | 700V |
| แรงดันไฟฟ้า - เริ่มต้นขึ้น | 17.3V | แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 6.6V~28V |
| ความถี่ - การสลับ | 120Hz~75kHz | กำลังไฟ (วัตต์) | 8 ว |
| อุณหภูมิในการทำงาน | -40°C ~ 125°C (TJ) | บรรจุภัณฑ์ / กล่อง | 8-SOIC (0.154", ความกว้าง 3.90 มม.), 7 สาย |
| แสงสูง | MP020-5GS-Z,ชิปแปลงบูสท์บั๊ก,ชิปแปลงไฟ AC dc |
||
รายละเอียดสินค้า
MP020-5GS-Z Converter ออฟไลน์ โทโพโลยี Flyback 120Hz ~ 75kHz 8-SOIC-7A
แผ่นข้อมูล:MP020-5GS-Z
| หมวดหมู่ | ตัวแปลง AC DC, สวิตช์ออฟไลน์ |
| ผศ | เสาหินพาวเวอร์ซิสเต็มส์อิงค์ |
| สถานะสินค้า | ไม่ใช่สำหรับการออกแบบใหม่ |
| การแยกเอาต์พุต | โดดเดี่ยว |
| สวิตช์ภายใน | ใช่ |
| แรงดัน - พังทลาย | 700V |
| โทโพโลยี | บินกลับ |
| แรงดันไฟฟ้า - เริ่มต้นขึ้น | 17.3 โวลต์ |
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 6.6V~28V |
| ความถี่ - การสลับ | 120Hz~75kHz |
| กำลังไฟ (วัตต์) | 8 ว |
| การป้องกันความผิดพลาด | การจำกัดกระแส, วงจรเปิด, โหลดเกิน, อุณหภูมิเกิน, แรงดันเกิน |
| อุณหภูมิในการทำงาน | -40°ค~125°ซี (ทีเจ) |
| บรรจุภัณฑ์ / กล่อง | 8-SOIC (0.154", ความกว้าง 3.90 มม.), 7 สาย |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 8-SOIC-7A |
| ประเภทการติดตั้ง | พื้นผิวติด |
| หมายเลขผลิตภัณฑ์พื้นฐาน | MP020 |
แหล่งข้อมูลเพิ่มเติม:
| คุณลักษณะ | คำอธิบาย |
| แพ็คเกจมาตรฐาน | 2500 |
คำอธิบาย
MP020-5 เป็นตัวควบคุมด้านหลักแบบออฟไลน์ที่ให้แรงดันคงที่และกระแสคงที่ที่ถูกต้องแม่นยำโดยไม่ต้องใช้ออปโตคัปเปลอร์หรือวงจรป้อนกลับสำรองมีมอสเฟต 700V ในตัวการควบคุมเวลาปิดแบบแปรผันของ MP020-5 ช่วยให้ตัวแปลงฟลายแบ็คทำงานในโหมดการนำไฟฟ้าที่ไม่ต่อเนื่อง
MP020-5 ยังมีฟังก์ชันการป้องกัน เช่น การล็อกเอาต์แรงดันต่ำของ VCC, การป้องกันกระแสเกิน, การป้องกันอุณหภูมิเกิน, การป้องกันวงจรเปิด (OCkP) และการป้องกันแรงดันเกินแหล่งกระแสสตาร์ทอัพแรงดันสูงภายในและเทคโนโลยีประหยัดพลังงานจำกัดการใช้พลังงานขณะไม่มีโหลดให้น้อยกว่า 30mW
เทคโนโลยีการสลับความถี่แบบแปรผันของ MP020-5 ให้การสร้างสเปกตรัมตามธรรมชาติเพื่อให้ลายเซ็น EMI ราบรื่น ทำให้เหมาะสำหรับเครื่องชาร์จและอะแดปเตอร์แบบออฟไลน์ที่ใช้พลังงานต่ำ
MP020-5 มีอยู่ใน SOIC8-7A
คุณสมบัติ
ด้านหลัก – การควบคุมโดยไม่มี Opto-Coupler หรือวงจรป้อนกลับรอง
การควบคุมกระแสคงที่และแรงดันคงที่อย่างแม่นยำ (CC/CV)
รวม 700V MOSFET พร้อมส่วนประกอบภายนอกขั้นต่ำ
ตัวแปร เวลาปิด การควบคุมกระแสสูงสุด
แหล่งกระแสไฟฟ้าแรงสูง 550µA
การใช้พลังงานแบบไม่มีโหลด 30mW
การชดเชยสายเคเบิลที่ตั้งโปรแกรมได้
การป้องกันที่หลากหลาย: OVP, OCP, OCkP, OTP และ VCC UVLO
การสร้างสเปกตรัมตามธรรมชาติสำหรับลายเซ็น EMI ที่ได้รับการปรับปรุง
ต้นทุนต่ำและวงจรภายนอกที่เรียบง่าย
แพ็คเกจ SOIC8-7A
แอปพลิเคชัน
ที่ชาร์จโทรศัพท์มือถือ
อะแดปเตอร์สำหรับอุปกรณ์อิเล็กทรอนิกส์แบบใช้มือถือ
แหล่งจ่ายไฟสำรองและแหล่งจ่ายไฟสำรอง
เครื่องใช้ไฟฟ้าขนาดเล็ก
