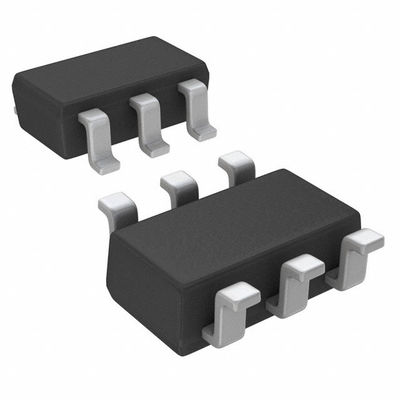

MP1471AGJ-Z ตัวควบคุมการสลับ Dc Dc 0.8V 1 เอาต์พุต 3A SOT-23-6 ชิป IC พลังงาน

MP1471AGJ-Z Buck Switching Regulator IC บวกปรับได้ 0.8V 1 เอาต์พุต 3A SOT-23-6

คุณลักษณะของผลิตภัณฑ์:

แหล่งข้อมูลเพิ่มเติม:

คำอธิบาย

MP1471A เป็นตัวแปลงโหมดสวิตช์ความถี่สูง ซิงโครนัส เรคติไฟต์ สเต็ปดาวน์ พร้อมมอสเฟตพลังงานภายในเป็นโซลูชันที่มีขนาดกะทัดรัดมากเพื่อให้ได้กระแสเอาต์พุต 3A ในช่วงการจ่ายอินพุตที่กว้าง พร้อมการควบคุมโหลดและสายที่ดีเยี่ยมMP1471A มีการทำงานในโหมดซิงโครนัสเพื่อประสิทธิภาพที่สูงขึ้นในช่วงโหลดกระแสเอาต์พุต

การทำงานของโหมดปัจจุบันให้การตอบสนองชั่วคราวที่รวดเร็วและลดความเสถียรของลูป

คุณสมบัติการป้องกันรวมถึงการป้องกันกระแสไฟเกินและการปิดระบบระบายความร้อน

MP1471A ต้องการส่วนประกอบภายนอกมาตรฐานที่พร้อมใช้งานในจำนวนน้อยที่สุด และมีอยู่ในแพ็คเกจ 6-pin TSOT23 ที่ประหยัดพื้นที่

คุณสมบัติ

 ช่วงอินพุตการทำงานกว้าง 4.5V-to-16V

 110mΩ/57mΩ Low-RDS(ON) MOSFET กำลังภายใน

 เทคโนโลยี Switching-Loss-Reduction ที่เป็นกรรมสิทธิ์

 การทำงานในโหมดซิงโครนัสที่มีประสิทธิภาพสูง

 แก้ไขความถี่การสลับ 500kHz

 โหมดประหยัดพลังงาน AAM ภายในเพื่อประสิทธิภาพสูงที่โหลดน้อย

 ซอฟต์สตาร์ทภายใน

 การป้องกันกระแสไฟเกินและการสะอึก

 การปิดระบบระบายความร้อน

 ปรับเอาต์พุตได้ตั้งแต่ 0.8V

 มีจำหน่ายในแพ็คเกจ TSOT-23 แบบ 6 พิน

แอปพลิเคชัน

 เกมคอนโซล

 กล่องรับสัญญาณดิจิตอล

 โทรทัศน์จอแบนและจอมอนิเตอร์

 วัตถุประสงค์ทั่วไป

รูปภาพข้อมูล:https://www.monolithicpower.com/th/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP1471A/document_id/333
