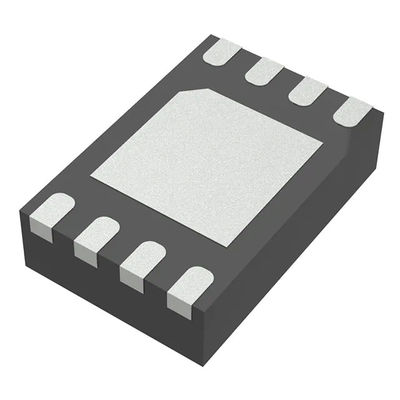

MP2005DD-LF-Z Linear Voltage Regulator IC Positive ปรับได้ 1 เอาต์พุต 800mA 8-QFN (2x3)

MP2005DD-LF-Z Linear Voltage Regulator IC Positive ปรับได้ 1 เอาต์พุต 800mA 8-QFN (2x3)

คุณลักษณะของผลิตภัณฑ์:

แหล่งข้อมูลเพิ่มเติม:

คำอธิบาย:
MP2005 เป็นไมโครพาวเวอร์ ลิเนียร์เร็กกูเลเตอร์ LDO ที่ออกกลางคันต่ำเป็นพิเศษมีช่วงแรงดันอินพุต 1.0V ถึง 5.5V และสามารถควบคุมแรงดันเอาต์พุตได้ตั้งแต่ต่ำถึง 0.5VMP2005 สามารถจ่ายกระแสโหลดได้สูงสุด 800mA โดยมีแรงดันตกคร่อมทั่วไปที่ 90mVต้องใช้แหล่งจ่ายไบอัส (2.7V ถึง 5.5V) แยกจาก VIN เพื่อเรียกใช้วงจรอ้างอิงภายในและวงจรไดรฟ์ LDOกระแสไฟขาออกมาจากแหล่งจ่ายแรงดันไฟฟ้าขาเข้าโดยตรงเพื่อการควบคุมที่มีประสิทธิภาพสูงแรงดันอ้างอิงภายใน 0.5V ช่วยให้สามารถตั้งโปรแกรมเอาต์พุตให้มีแรงดันไฟฟ้าได้หลากหลาย (0.5V ถึง 4V)กระแสไบอัสต่ำที่ 100µA ทำให้ MP2005 เหมาะอย่างยิ่งสำหรับการใช้งานที่ใช้พลังงานจากแบตเตอรี่สามารถใช้การจ่ายไบอัส VBIAS ได้โดยตรงจากแบตเตอรี่ ในขณะที่ VIN ได้รับพลังงานจากตัวควบคุมบัคที่มีประสิทธิภาพสูง (หรือแหล่งจ่ายไฟสำรองอื่นๆ)ซึ่งจะช่วยลดสัญญาณรบกวนเอาต์พุตและขนาดของตัวเก็บประจุแบบแยกส่วนคุณสมบัติอื่นๆ ของ MP2005 ได้แก่ การโอเวอร์โหลดความร้อนและการป้องกันขีดจำกัดกระแสไฟฟ้า ความเสถียรด้วยตัวเก็บประจุเซรามิก ESR ต่ำพิเศษที่ต่ำถึง 1μF และการตอบสนองชั่วคราวที่รวดเร็วMP2005 มีจำหน่ายในแพ็คเกจ QFN 8 พิน (2 มม. x 3 มม.)
คุณสมบัติ
 ช่วงแรงดันไฟฟ้าอินพุตกว้าง 1.0V ถึง 5.5V
 เสถียรด้วยตัวเก็บประจุเซรามิก 1μF
 แรงดันตกคร่อมต่ำมาก (ULDO): 90mV@800mA
 แรงดันขาออกที่แม่นยำ 2%
 ช่วงเอาต์พุตที่ปรับได้ตั้งแต่ 0.5V ถึง 4V
 PSRR สูง 65dB ที่ 1KHz หรือ 48dB ที่ 1MHz
 การควบคุมโหลดดีกว่า 0.0005%/mA
 เสถียรด้วยตัวเก็บประจุเอาท์พุต ESR ต่ำ
 กระแสไฟกราวด์ต่ำ 100μA
 การป้องกันความร้อนภายใน
 การป้องกันวงเงินปัจจุบัน
 1µA กระแสไฟนิ่งทั่วไปเมื่อปิดเครื่อง
แอปพลิเคชัน
 ตัวปรับกระแสต่ำ
 อุปกรณ์พกพาพลังงานต่ำ
 ระบบขับเคลื่อนด้วยแบตเตอรี่
 โทรศัพท์มือถือ
 อุปกรณ์อิเล็กทรอนิกส์แบบพกพา
 โพสต์ระเบียบสำหรับการเปลี่ยนแหล่งจ่ายไฟ
 เพาเวอร์ซัพพลาย
ข้อมูลรูปภาพ:https://www.monolithicpower.com/th/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP2005/document_id/1212
