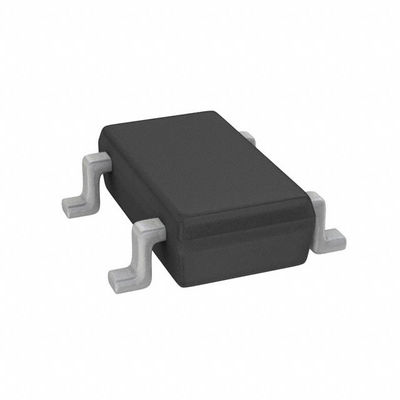

MP2015AGJE-Z Linear Voltage Regulator IC Positive ปรับได้ 1 เอาต์พุต 150mA TSOT-23-4

MP2015AGJE-Z Linear Voltage Regulator IC Positive ปรับได้ 1 เอาต์พุต 150mA TSOT-23-4

แผ่นข้อมูล:MP2015AGJE-Z

แหล่งข้อมูลเพิ่มเติม:

คำอธิบาย

MP2015A เป็นตัวควบคุมเชิงเส้นพลังงานต่ำที่จ่ายพลังงานให้กับระบบด้วยแบตเตอรี่แรงดันสูงมีช่วงอินพุตกว้าง 2.5V ถึง 24V แรงดันตกคร่อมต่ำ และกระแสไฟนิ่งต่ำกระแสไฟนิ่งต่ำและแรงดันตกคร่อมต่ำช่วยให้สามารถทำงานในระดับพลังงานที่ต่ำมากได้ดังนั้น MP2015A จึงเหมาะอย่างยิ่งสำหรับไมโครคอนโทรลเลอร์พลังงานต่ำและอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่

MP2015A มีตัวเลือกแรงดันเอาต์พุตคงที่ที่หลากหลาย (หากมีการร้องขอ): 1.8V, 1.9V, 2.3V, 2.5V, 3.0V, 3.3V, 3.45V, 5.0V;และยังมีตัวเลือกเอาต์พุตที่ปรับได้ (จาก 1.215V ถึง 15V)

กระแสเอาต์พุตของเรกูเลเตอร์ถูกจำกัดภายใน และอุปกรณ์ได้รับการป้องกันจากสภาวะโหลดเกินและอุณหภูมิเกิน

MP2015A ยังรวมถึงการปิดระบบระบายความร้อนและการป้องกันความผิดพลาดแบบจำกัดกระแส และมีอยู่ในแพ็คเกจ QFN-6 (2mmx2mm), QFN 8(3mmx3mm) และ TSOT23-4

คุณสมบัติ

ช่วงอินพุต 2.5V ถึง 24V

 3.3µA กระแสไฟนิ่ง

 เสถียรด้วยตัวเก็บประจุเซรามิกเอาท์พุตมูลค่าต่ำ (> 0.47μF)

 กระแสที่ระบุ 150mA สำหรับแพ็คเกจ QFN-6 และ QFN-8

 กระแสที่ระบุ 100mA สำหรับแพ็คเกจ TSOT23-4

 การออกกลางคัน 700mV ที่โหลด 150mA

 มีจำหน่ายในรุ่นเอาต์พุต 3.3V แบบคงที่และเอาต์พุตแบบปรับได้ (1.215V ถึง 15V)

 ความแม่นยำเอาต์พุต ±2% สำหรับแพ็คเกจ QFN-6 และ QFN-8

 เอาต์พุต ±4% ความแม่นยำ TSOT23-4 แพ็คเกจ

 ระบุวงเงินปัจจุบัน

 การปิดระบบระบายความร้อนและการป้องกันการลัดวงจร

 มีจำหน่ายในแพ็คเกจ TSOT23-4, QFN-6 (2mmx2mm) หรือ QFN-8 (3mmx3mm)

แอปพลิเคชัน

 อุปกรณ์พกพา/แบตเตอรี่

 ไมโครคอนโทรลเลอร์พลังงานต่ำพิเศษ

 โทรศัพท์มือถือ

รูปภาพข้อมูล:https://www.monolithicpower.com/th/documentview/productdocument/index/version/2/document_type/Datasheet/lang/EN/sku/MP2015A/document_id/1263/
