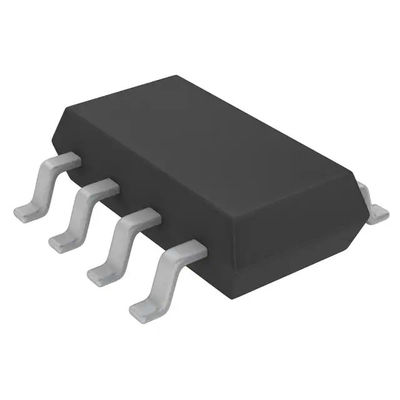

MP3414DJ-LF-Z Boost Switching Regulator IC บวกปรับได้ 1.8V 1 เอาต์พุต 1.5A SOT-23-8 บาง TSOT-23-8

MP3414DJ-LF-Z Boost Switching Regulator IC Positive ปรับได้ 1.8V 1 Output 1.5A (Switch) SOT-23-8 Thin, TSOT-23-8

คุณสมบัติ:

 ประสิทธิภาพสูงถึง 96%

 0.8V แรงดันไฟฟ้าต่ำเริ่มต้นขึ้น

 ช่วงอินพุต 0.6V-to-4V

 ช่วงเอาต์พุต 1.8V-to-4V

 วงจรเรียงกระแสแบบซิงโครนัสภายใน

 การสลับความถี่คงที่ 1MHz

 กระแสไฟนิ่ง 35μA

 1μA ปิดเครื่องปัจจุบัน

 การควบคุมโหมดปัจจุบันพร้อมการชดเชยภายใน

 True Output ตัดการเชื่อมต่อจากอินพุต

 VIN>VOUT การทำงานของโหมดดาวน์

 ประสิทธิภาพสูงภายใต้สภาวะโหลดเบา

 ส่วนประกอบภายนอกขนาดเล็กมาก

 การจำกัดกระแสไหลเข้าและ SoftStart ภายใน

 การป้องกันแรงดันไฟเกิน

 การป้องกันการลัดวงจร

 แพ็คเกจ ทสท.23-8

คำอธิบาย:

MP3414 สามารถเริ่มต้นจากแรงดันอินพุตที่ต่ำถึง 0.8V เพื่อจำกัดกระแสไหลเข้าและป้องกันการลัดวงจรเอาต์พุตวงจรเรียงกระแสแบบซิงโครนัสแบบรวมช่องสัญญาณ P ปรับปรุงประสิทธิภาพและขจัดความจำเป็นในการใช้ไดโอด Schottky ภายนอกPMOS จะตัดการเชื่อมต่อเอาต์พุตจากอินพุตเมื่อชิ้นส่วนปิดตัวลงคุณลักษณะการตัดการเชื่อมต่อเอาต์พุตนี้ช่วยให้เอาต์พุตสามารถระบายออกได้อย่างสมบูรณ์ จึงทำให้ชิ้นส่วนสามารถดึงกระแสไฟจ่าย 1μA ในโหมดปิดเครื่องได้

ความถี่สวิตชิ่ง 1MHz ช่วยให้ส่วนประกอบภายนอกมีขนาดเล็กลง ในขณะที่การชดเชยภายในและซอฟต์สตาร์ทจะลดจำนวนส่วนประกอบภายนอกลง: คุณสมบัติเหล่านี้ช่วยสร้างโซลูชันขนาดกะทัดรัดสำหรับช่วงโหลดปัจจุบันที่กว้าง

MP3414 มี MOSFET พลังงานในตัวที่รองรับเอาต์พุตสูงสุด 4V และกระแสสวิตชิ่งสูงสุดทั่วไป 1.8A

MP3414 มีอยู่ในแพ็คเกจ TSOT23 8 พินขนาดเล็ก
