MP8869SGL-Z Buck Switching Regulator IC บวกโปรแกรมได้ 0.6V 1 เอาต์พุต 12A 14-VFDFN แผ่นสัมผัส

MP8869SGL-Z Buck Switching Regulator IC บวกตั้งโปรแกรมได้ 0.6V 1 เอาต์พุต 12A 14-VFDFN แผ่นสัมผัส

รายละเอียดโดยย่อ:

คุณลักษณะของผลิตภัณฑ์:

แหล่งข้อมูลเพิ่มเติม:

คำอธิบาย

MP8869S เป็นตัวแปลงโหมดสวิตช์ความถี่สูง ซิงโครนัส เรคติไฟต์ สเต็ปดาวน์ พร้อมอินเทอร์เฟซการควบคุม I2CMP8869S นำเสนอโซลูชันครบวงจรที่ให้กระแสต่อเนื่อง 12A และกระแสเอาต์พุตสูงสุด 15A พร้อมการควบคุมโหลดและสายที่ดีเยี่ยมในช่วงการจ่ายอินพุตที่กว้างระดับแรงดันเอาต์พุตสามารถควบคุมได้ทันทีผ่านอินเทอร์เฟซอนุกรม I2C

ช่วงแรงดันอ้างอิงสามารถปรับได้ตั้งแต่ 0.6V ถึง 1.108V ขั้นละ 4mVอัตราการสโลว์ของแรงดันไฟฟ้า ความถี่ ขีดจำกัดกระแสไฟฟ้า การป้องกันการสะอึก/การปิดสลัก การเปิดใช้งาน และโหมดประหยัดพลังงานยังสามารถเลือกได้ผ่านอินเทอร์เฟซ I2C

การดำเนินการควบคุมแบบคงที่ตรงเวลา (COT) ให้การตอบสนองที่รวดเร็วพิน open-drain power good (PG) บ่งชี้เมื่อแรงดันเอาต์พุตอยู่ในช่วงที่กำหนดคุณสมบัติการป้องกันเต็มรูปแบบ ได้แก่ การป้องกันแรงดันเกิน (OVP) การป้องกันกระแสเกิน (OCP) และการปิดระบบระบายความร้อน

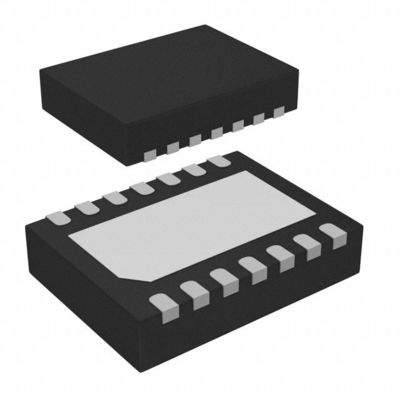

MP8869S มีจำหน่ายในแพ็คเกจ QFN-14 (3mmx4mm)

คุณสมบัติ

 Vout ปรับได้ถึง 5.5V โดยใช้พิน FB

 ช่วงอินพุตการทำงานกว้าง 2.85V ถึง 18V

12A ต่อเนื่อง/15A กระแสไฟขาออกสูงสุด

 ความแม่นยำในการอ้างอิงภายใน 1%

 ช่วงอ้างอิงที่ตั้งโปรแกรมได้ I2C จาก 0.6V ถึง 1.108V ในขั้นตอน 4mV พร้อมการควบคุมอัตราสลิว

 ความแม่นยำ 5% แรงดันเอาต์พุตและการตรวจสอบกระแสเอาต์พุตผ่าน I2C

 โหมด PFM/PWM ที่เลือกได้, ความถี่ที่ปรับได้และขีดจำกัดปัจจุบันผ่าน I2C

 ที่อยู่ I2C ที่เลือกได้สี่แบบ

 ซอฟต์สตาร์ทภายนอก (SS)

 การบ่งชี้ Open-Drain Power Good (PG)

 การป้องกันแรงดันเกินเอาต์พุต (OVP)

 การป้องกันกระแสไฟเกิน Hiccup/Latch-Off (OCP)

 มีจำหน่ายในแพ็คเกจ QFN-14 (3mmx4mm)

แอปพลิเคชัน

 ไดรฟ์ Solid-State (SSD)

 โทรทัศน์จอแบนและจอมอนิเตอร์

 กล่องรับสัญญาณดิจิตอล

 ระบบไฟฟ้าแบบกระจาย

 ระบบเครือข่าย/เซิร์ฟเวอร์

รูปภาพข้อมูล:https://www.monolithicpower.com/th/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MP8869S/document_id/3905/
