MPM3840GQV-Z โมดูล PoL แบบไม่แยก ตัวแปลง DC DC 1 เอาต์พุต 0.6 ~ 5.5V 4A 2.8V - 5.5V อินพุต

MPM3840GQV-Z โมดูล PoL แบบไม่แยก ตัวแปลง DC DC 1 เอาต์พุต 0.6 ~ 5.5V 4A 2.8V - 5.5V อินพุต

รายละเอียดโดยย่อ:

คุณลักษณะของผลิตภัณฑ์:

แหล่งข้อมูลเพิ่มเติม:

คำอธิบาย:

MPM3840 เป็นโมดูล DC/DC ที่มีตัวแปลงโหมดสวิตช์แบบเสาหิน แบบ step-down พร้อม MOSFET พลังงานภายในในตัวและตัวเหนี่ยวนำMPM3840 สามารถให้กระแสเอาต์พุตต่อเนื่อง 4A จากแรงดันอินพุต 2.8V ถึง 5.5V พร้อมการควบคุมโหลดและสายที่ดีเยี่ยมMPM3840 เหมาะอย่างยิ่งสำหรับจ่ายไฟให้กับอุปกรณ์พกพาที่ใช้แบตเตอรี่ลิเธียมไอออน (Li+) เซลล์เดียว

แรงดันเอาต์พุตสามารถควบคุมได้ต่ำถึง 0.6Vต้องใช้ตัวเก็บประจุอินพุต ตัวเก็บประจุเอาต์พุต และตัวต้านทานป้อนกลับ (FB) เท่านั้นจึงจะเสร็จสิ้นการออกแบบรูปแบบการควบคุมคงที่ตรงเวลา (COT) ให้การตอบสนองชั่วคราวที่รวดเร็ว ประสิทธิภาพโหลดเบาสูง และความเสถียรของลูปที่ง่ายดาย

คุณสมบัติการป้องกันเต็มรูปแบบ ได้แก่ การจำกัดกระแสแบบวนรอบต่อรอบ และการปิดระบบระบายความร้อน

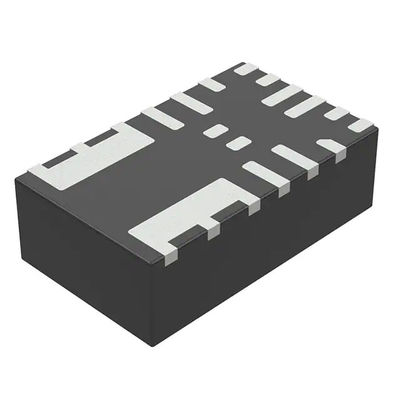

MPM3840 ต้องการส่วนประกอบภายนอกมาตรฐานที่พร้อมใช้งานจำนวนน้อยที่สุด และมีอยู่ในแพ็คเกจ QFN-20 ขนาดเล็กพิเศษ (3 มม. x 5 มม. x 1.6 มม.)

คุณสมบัติ

 > 80% ประสิทธิภาพโหลดเบา

 ไอคิวต่ำ: 40μA

 ช่วงอินพุตการทำงานกว้าง 2.8V ถึง 5.5V

 แรงดันเอาต์พุตต่ำถึง 0.6V

 รอบหน้าที่ 100% ในการออกกลางคัน

 กระแสไฟขาออก 4A

 25mΩ และ 12mΩ เพาเวอร์มอสเฟตภายใน

 ความถี่ 1.2MHz

 การควบคุมโหมดภายนอก

 การควบคุมโหมดภายนอก (PWM.PFM) และแรงดันไฟฟ้าอะนาล็อกแบบไดนามิก

 EN และ Power Good สำหรับการจัดลำดับกำลัง

 การป้องกันกระแสเกินแบบวนรอบโดยวงจร (OCP)

 1.5ms เวลาซอฟต์สตาร์ทภายในพร้อมการเริ่มต้นแบบพรีไบอัส

 การป้องกันการลัดวงจร (SCP) ด้วยโหมด Hiccup

 การปิดระบบระบายความร้อน

 เสถียรด้วยตัวเก็บประจุเซรามิกเอาท์พุต ESR ต่ำ

 มีจำหน่ายในแพ็คเกจ QFN-20 (3mmx5mmx1.6mm)

แอปพลิเคชัน

 ระบบเครือข่าย/เซิร์ฟเวอร์

 การประยุกต์ใช้ข้อจำกัดด้านพื้นที่

 สินค้าอุตสาหกรรม

 กำลังไฟระบบ I/O แรงดันต่ำ

รูปภาพข้อมูล:https://www.monolithicpower.com/th/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MPM3840GQV/document_id/2124
