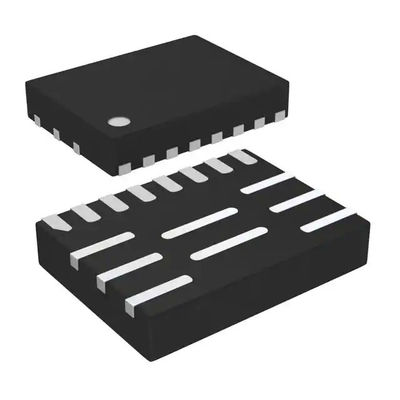

MPQ8632GL-10-Z Buck Switching Regulator IC บวกปรับได้ 0.611V 1 เอาต์พุต 10A 13-VFQFN
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xรายละเอียดสินค้า
| หมายเลขผลิตภัณฑ์ | MPQ8632GLE-10-Z | หมวดหมู่ | ตัวควบคุมแรงดันไฟฟ้า - ตัวควบคุมการสลับ DC DC |
|---|---|---|---|
| ผู้ผลิต | เสาหินพาวเวอร์ซิสเต็มส์อิงค์ | บรรจุุภัณฑ์ | เทป & รีล (TR) |
| ประเภทเอาต์พุต | เชิงบวก | จำนวนเอาต์พุต | 1 |
| แรงดันไฟฟ้าขาเข้า - สูงสุด | 18V | แรงดันขาเข้า - นาที | 2.5V |
| แรงดันขาออก-Max | 13V | แรงดันขาออก - นาที | 0.611V |
| กระแสไฟขาออก | 10A | โทโพโลยี | เจ้าชู้ |
| สลับความถี่ | 200kHz~1MHz | อุณหภูมิในการทำงาน | -40°C ~ 125°C |
| ประเภทการติดตั้ง | พื้นผิวติด | บรรจุภัณฑ์ / กล่อง | 13-VFQFN |
| แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 13-QFN (3x4) | ||
| แสงสูง | MPQ8632GL-10-Z,Switching Regulator IC Positive ปรับได้ |
||
รายละเอียดสินค้า
MPQ8632GL-10-Z Buck Switching Regulator IC บวกปรับได้ 0.611V 1 เอาต์พุต 10A 13-VFQFN
รายละเอียดโดยย่อ:
|
ผู้ผลิต
|
เสาหินพาวเวอร์ซิสเต็มส์อิงค์
|
|
หมายเลขผลิตภัณฑ์ของผู้ผลิต
|
MPQ8632GL-10-Z
|
|
คำอธิบาย
|
IC REG BUCK ปรับได้ 10A 16QFN
|
|
คำอธิบายโดยละเอียด
|
Buck Switching Regulator IC บวกปรับได้ 0.611V 1 เอาต์พุต 10A 13-VFQFN
|
คุณลักษณะของผลิตภัณฑ์:
|
พิมพ์
|
คำอธิบาย
|
|
หมวดหมู่
|
ตัวควบคุมแรงดันไฟฟ้า - ตัวควบคุมการสลับ DC DC
|
|
ผศ
|
เสาหินพาวเวอร์ซิสเต็มส์อิงค์
|
|
สถานะสินค้า
|
ไม่ใช่สำหรับการออกแบบใหม่
|
|
การทำงาน
|
หลีกทาง
|
|
การกำหนดค่าเอาต์พุต
|
เชิงบวก
|
|
โทโพโลยี
|
เจ้าชู้
|
|
ประเภทเอาต์พุต
|
ปรับ
|
|
จำนวนเอาต์พุต
|
1
|
|
แรงดัน - อินพุต (นาที)
|
2.5V
|
|
แรงดัน - อินพุต (สูงสุด)
|
18V
|
|
แรงดัน - เอาท์พุต (ต่ำสุด/คงที่)
|
0.611V
|
|
แรงดัน - เอาท์พุต (สูงสุด)
|
13V
|
|
กระแส - เอาท์พุต
|
10A
|
|
ความถี่ - การสลับ
|
200kHz~1MHz
|
|
วงจรเรียงกระแสแบบซิงโครนัส
|
ใช่
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 125°C (TJ)
|
|
ประเภทการติดตั้ง
|
พื้นผิวติด
|
|
บรรจุภัณฑ์ / กล่อง
|
13-VFQFN
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
13-QFN (3x4)
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
MPQ8632
|
แหล่งข้อมูลเพิ่มเติม:
| คุณลักษณะ | คำอธิบาย |
| แพ็คเกจมาตรฐาน | 5,000 |
คำอธิบาย
MPQ8632 เป็นตัวแปลงโหมดสวิตช์สเต็ปดาวน์แบบซิงโครนัสเรคติไฟด์ความถี่สูงแบบครบวงจรเป็นโซลูชันที่มีขนาดกะทัดรัดมากเพื่อให้ได้กระแสเอาต์พุต 4A/6A/8A/10A/12A/15A/20A ในช่วงอินพุตที่กว้างพร้อมการควบคุมโหลดและสายที่ดีเยี่ยม
MPQ8632 ใช้โหมดควบคุม Constant-On-Time (COT) เพื่อให้การตอบสนองชั่วคราวที่รวดเร็วและการรักษาเสถียรภาพของลูปที่ง่ายดาย
ตัวต้านทานภายนอกตั้งโปรแกรมความถี่การทำงานตั้งแต่ 200kHz ถึง 1MHz และความถี่จะคงที่เกือบตลอดเวลาเนื่องจากแหล่งจ่ายอินพุตแปรผันตามการชดเชยฟีดฟอร์เวิร์ด
ค่าเริ่มต้นภายใต้เกณฑ์การล็อกเอาต์แรงดันไฟฟ้าถูกตั้งค่าภายในที่ 4.1V แต่เครือข่ายตัวต้านทานบนพินเปิดใช้งานสามารถเพิ่มเกณฑ์นี้ได้พินซอฟต์สตาร์ทควบคุมทางลาดเริ่มต้นของแรงดันเอาต์พุตสัญญาณที่ดีของพลังงานเดรนที่เปิดอยู่บ่งชี้ว่าเอาต์พุตอยู่ในช่วงแรงดันไฟฟ้าปกติ
มีคุณสมบัติการป้องกันแบบครบวงจรที่รวมถึงการป้องกันกระแสไฟเกิน การป้องกันแรงดันไฟเกิน และการปิดระบบระบายความร้อน
MPQ8632 ต้องการส่วนประกอบภายนอกมาตรฐานจำนวนน้อยที่สุดและมีให้เลือกในแพ็คเกจ QFN 16 พิน 3 มม. × 4 มม. หรือแพ็คเกจ QFN 29 พิน 5 มม. × 4 มม.
คุณสมบัติ
* ช่วงแรงดันอินพุตต่ำตั้งแต่ 2.5V: -- 2.5V ถึง 18V พร้อมไบอัสภายนอก 5V -- 4.5V ถึง 18V พร้อมไบอัสภายใน
* กลุ่มผลิตภัณฑ์ที่ปรับขนาดได้สำหรับแอพพลิเคชั่นกระแสไฟขาออก 4A ถึง 20A -- 4A/6A/8A/10A/12A แบ่งปันรอยเท้าเดียวกัน --15A/20A แบ่งปันรอยเท้าเดียวกัน โดยมีการเปลี่ยนแปลงเล็กน้อยในส่วนของ Power Stage จาก 4A/6A/8A /10A/12A
* RDS(ON) ต่ำที่เหมาะสม MOSFETs กำลังภายในต่ออุปกรณ์
* เทคนิคการลดการสูญเสียการสลับที่เป็นกรรมสิทธิ์
* Adaptive COT เพื่อการตอบสนองที่รวดเร็วเป็นพิเศษ
* แรงดันอ้างอิง 0.5% มากกว่า 0qC ถึง 70qC ช่วงอุณหภูมิทางแยก
* เวลาเริ่มต้นแบบนุ่มนวลที่ตั้งโปรแกรมได้
* Pre-Bias เริ่มต้นขึ้น
* ความถี่การสลับที่ตั้งโปรแกรมได้ตั้งแต่ 200kHz ถึง 1MHz
* การป้องกัน OCP, OVP และ Thermal Shutdown แบบไม่สลัก
*เอาต์พุตปรับได้ตั้งแต่ 0.611V ถึง 13V
แอปพลิเคชัน
* ระบบโทรคมนาคมและเครือข่าย
* สถานีฐาน x เซิร์ฟเวอร์
* เครื่องบันทึกวิดีโอส่วนบุคคล
* โทรทัศน์จอแบนและจอมอนิเตอร์
* ระบบไฟฟ้าแบบกระจาย
รูปภาพข้อมูล:https://media.digikey.com/pdf/Data%20Sheets/Monolithic%20Power%20PDF's/MPQ8632.pdf
