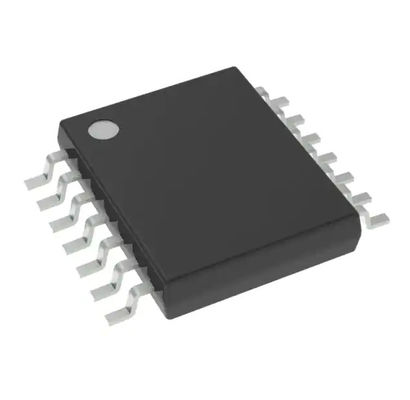

CD4069UBPWR อินเวอร์เตอร์ไฟฟ้าชิป Ic 6 ช่อง 14-TSSOP หลายช่องสวิตช์ชิป Ic

Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xแคตตาล็อก | ประตูและอินเวอร์เตอร์ | ผศ | เท็กซัส อินสตรูเมนท์ |
---|---|---|---|
ชุด | 4000บ | ประเภทลอจิก | อินเวอร์เตอร์ |
จำนวนวงจร | 6 | จำนวนอินพุต | 1 |
โวลเตจ-ซัพพลาย | 3V~18V | ปัจจุบัน - นิ่ง (สูงสุด) | 1 µA |
กระแส - เอาต์พุต สูง, ต่ำ | 3.4mA, 3.4mA | ระดับลอจิกอินพุต - ต่ำ | 1V~2.5V |
ระดับลอจิกอินพุต - สูง | 4V~12.5V | ความล่าช้าในการขยายพันธุ์สูงสุด @ V, CL สูงสุด | 50ns @ 15V, 50pF |
อุณหภูมิในการทำงาน | -55°C ~ 125°C | ประเภทการติดตั้ง | พื้นผิวติด |
บรรจุภัณฑ์ / กล่อง | 14-TSSOP (0.173", ความกว้าง 4.40 มม.) | ||
แสงสูง | Ics 6 ช่อง 14-TSSOP CD4069UBPWR,ICs 14-TSSOP 6 ช่อง CD4069UBPWR,CD4069UBPWR Ics 14-TSSOP 6 ช่อง |
CD4069UBPWR อินเวอร์เตอร์ ไอซี 6 ช่อง 14-TSSOP
เอกสารข้อมูลสินค้า:CD4069UBPWR
หมวดหมู่ | ประตูและอินเวอร์เตอร์ |
ผศ | เท็กซัส อินสตรูเมนท์ |
ชุด | 4000บ |
สถานะสินค้า | คล่องแคล่ว |
ประเภทลอจิก | อินเวอร์เตอร์ |
แรงดัน-จ่าย | 3V~18V |
ปัจจุบัน - นิ่ง (สูงสุด) | 1µA |
กระแส - เอาต์พุต สูง, ต่ำ | 3.4mA, 3.4mA |
ระดับลอจิกอินพุต - ต่ำ | 1V~2.5V |
ระดับลอจิกอินพุต - สูง | 4V~12.5V |
ความล่าช้าในการขยายพันธุ์สูงสุด @ V, CL สูงสุด | 50ns @ 15V, 50pF |
อุณหภูมิในการทำงาน | -55°ค~125°ค |
ประเภทการติดตั้ง | พื้นผิวติด |
แพ็คเกจอุปกรณ์ซัพพลายเออร์ | 14-สสป |
บรรจุภัณฑ์ / กล่อง | 14-TSSOP (0.173", ความกว้าง 4.40 มม.) |
หมายเลขผลิตภัณฑ์พื้นฐาน | CD4069 |
แหล่งข้อมูลเพิ่มเติม:
คุณลักษณะ | คำอธิบาย |
ชื่ออื่น | CD4069UBPWRG4 |
296-14127-6-NDR | |
-CD4069UBPWRE4 | |
-CD4069UBPWR-NDR | |
-CD4069UBPWRE4-NDR | |
CD4069UBPWRG4-ND | |
2156-CD4069UBPWR | |
TEXTISCD4069UBPWR | |
296-14127-1 | |
296-14127-2 | |
-296-14127-1-ND | |
-CD4069UBPWRG4 | |
296-14127-6 | |
-CD4069UBPWRG4-NDR | |
แพ็คเกจมาตรฐาน | 2543 |
คำอธิบาย
อุปกรณ์ CD4069UB ประกอบด้วยวงจรอินเวอร์เตอร์ CMOS หกวงจรอุปกรณ์เหล่านี้มีไว้สำหรับการใช้งานอินเวอร์เตอร์ทั่วไปทั้งหมด โดยที่ไดรฟ์ TTL กำลังปานกลางและความสามารถในการแปลงระดับลอจิกของวงจร เช่น อินเวอร์เตอร์ CD4009 และ CD4049 และบัฟเฟอร์ไม่จำเป็น
คุณสมบัติ
• ลักษณะเอาต์พุตสมมาตรมาตรฐาน
• ความเร็วปานกลาง: tPHL, tPLH = 30 ns ที่ 10 V (ทั่วไป)
• ทดสอบ 100% สำหรับกระแสไฟฟ้านิ่งที่ 20 V
• กระแสอินพุตสูงสุด 1 µA ที่ 18 V ตลอดช่วงอุณหภูมิบรรจุภัณฑ์ทั้งหมด, 100 nA ที่ 18 V และ 25°C
• ตรงตามข้อกำหนดทั้งหมดของมาตรฐานเบื้องต้นของ JEDEC หมายเลข 13B, ข้อมูลจำเพาะมาตรฐานสำหรับคำอธิบายของอุปกรณ์ CMOS ซีรีส์ B
