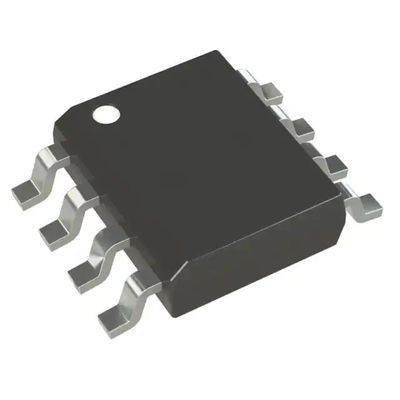

25LC512T-I/SN หน่วยความจำแฟลช Ic EEPROM 512Kbit SPI 20 MHz 8-SOIC

25LC512T-I/SN หน่วยความจำ EEPROM IC 512Kbit SPI 20 MHz 8-SOIC

คำอธิบาย:

Microchip Technology Inc. 25LC512 เป็นหน่วยความจำ EEPROM แบบอนุกรมขนาด 512 Kbit พร้อมระดับไบต์และระดับเพจ

ฟังก์ชัน EEPROM แบบอนุกรมนอกจากนี้ยังมีฟังก์ชันการลบเพจ เซกเตอร์ และชิป ซึ่งโดยทั่วไปแล้วจะเกี่ยวข้องกับแฟลช

สินค้า.ฟังก์ชันเหล่านี้ไม่จำเป็นสำหรับการดำเนินการเขียนแบบไบต์หรือเพจเข้าถึงหน่วยความจำผ่าน Serial อย่างง่าย

บัสอนุกรมที่เข้ากันได้กับ Peripheral Interface (SPI)สัญญาณบัสที่ต้องการคือสัญญาณนาฬิกา (SCK) บวกข้อมูลแยกต่างหากใน (SI)

และบรรทัดข้อมูลออก (SO)การเข้าถึงอุปกรณ์ถูกควบคุมโดยอินพุต Chip Select (CS)

รายละเอียดโดยย่อ:

คุณลักษณะของผลิตภัณฑ์:

แหล่งข้อมูลเพิ่มเติม:

คุณสมบัติ

• สูงสุด 20 MHzความเร็วนาฬิกา

• การดำเนินการเขียนระดับไบต์และเพจ:

- หน้า 128 ไบต์

- สูงสุด 5 มิลลิวินาที

- ไม่จำเป็นต้องลบหน้าหรือเซกเตอร์

• เทคโนโลยี CMOS พลังงานต่ำ:

- สูงสุดเขียนปัจจุบัน: 5 mA ที่ 5.5V, 20 MHz

- อ่านกระแส: 10 mA ที่ 5.5V, 20 MHz

- กระแสสแตนด์บาย: 1A ที่ 2.5V (ปิดเครื่องลึก)

• ลายเซ็นอิเล็กทรอนิกส์สำหรับรหัสอุปกรณ์

• รอบการลบและเขียนแบบตั้งเวลาด้วยตนเอง:

- Page Erase (5 ms, ทั่วไป)

- ลบเซกเตอร์ (10 มิลลิวินาที/เซกเตอร์, ทั่วไป)

- ลบจำนวนมาก (10 มิลลิวินาที, ทั่วไป)

• การป้องกันการเขียนเซกเตอร์ (16K ไบต์/เซ็กเตอร์):

- ป้องกันไม่มี 1/4, 1/2 หรือทั้งหมดของอาร์เรย์

• การป้องกันการเขียนในตัว:

- เปิด/ปิดวงจรป้องกันข้อมูล

- เขียนสลักเปิดใช้งาน

- พินป้องกันการเขียน

• ความน่าเชื่อถือสูง:

- ความทนทาน: ลบ/เขียน 1 ล้านรอบ

- การเก็บรักษาข้อมูล: >200 ปี

- การป้องกัน ESD: >4000V

• รองรับช่วงอุณหภูมิ:

- ด้านอุตสาหกรรม (I): -40°C ถึง +85°C

- ขยาย (E): -40°C ถึง +125°C

• ได้มาตรฐาน RoHS

• ยานยนต์ AEC-Q100 ผ่านการรับรอง

รูปภาพข้อมูล:
