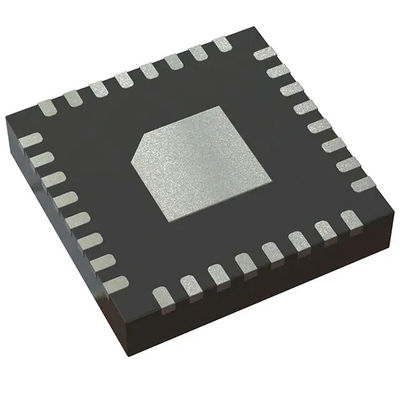

CC1120RHBR เครื่องรับส่งสัญญาณ RF C RF TxRx MCU ทั่วไป ISM 1GHz 274MHz 320MHz 480MHz 960MHz 32-VFQFN แผ่นสัมผัส
Contact me for free samples and coupons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xรายละเอียดสินค้า
| หมวดหมู่ | เครื่องรับส่งสัญญาณ RF | ผศ | เท็กซัส อินสตรูเมนท์ |
|---|---|---|---|
| พิมพ์ | TxRx + MCU | ตระกูล RF/มาตรฐาน | ISM ทั่วไป < 1GHz |
| การปรับ | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK | ความถี่ | 164MHz ~ 192MHz, 274MHz ~ 320MHz, 410MHz ~ 480MHz, 820MHz ~ 960MHz |
| อัตราข้อมูล (สูงสุด) | 200kbps | เพาเวอร์-เอาท์พุต | 16dBm |
| ความไว | -127dBm | ขนาดหน่วยความจำ | รอม 4kB, แรม 256B |
| อินเทอร์เฟซแบบอนุกรม | เอสพีไอ | จีพีไอโอ | 4 |
| โวลเตจ-ซัพพลาย | 2V ~ 3.6V | อุณหภูมิในการทำงาน | -40°C ~ 85°C |
| ประเภทการติดตั้ง | พื้นผิวติด | บรรจุภัณฑ์ / กล่อง | 32-VFQFN แผ่นสัมผัส |
| แสงสูง | เครื่องรับส่งสัญญาณ RF,CC1120RHBR Texas Instruments,เอกสารข้อมูล cc1120rhbr |
||
รายละเอียดสินค้า
CC1120RHBR IC RF TxRx + MCU ISM ทั่วไป < 1GHz 274MHz ~ 320MHz, 410MHz ~ 480MHz, 820MHz ~ 960MHz แผ่นสัมผัส 32-VFQFN
คำอธิบาย:
อุปกรณ์ CC1120 เป็นเครื่องรับส่งสัญญาณวิทยุแบบชิปเดียวแบบครบวงจรที่ออกแบบมาเพื่อประสิทธิภาพสูงที่ใช้พลังงานต่ำมาก
และการทำงานด้วยแรงดันไฟต่ำในระบบไร้สายที่คุ้มค่าตัวกรองทั้งหมดถูกรวมเข้าด้วยกัน ทำให้ไม่ต้องเสียค่าใช้จ่ายสูง
ตัวกรอง SAW และ IF ภายนอกอุปกรณ์นี้มีจุดประสงค์หลักสำหรับการใช้งานด้านอุตสาหกรรม วิทยาศาสตร์ และการแพทย์ (ISM) และ
คลื่นความถี่ Short Range Device (SRD) ที่ 164 ถึง 192 MHz, 274 ถึง 320 MHz, 410 ถึง 480 MHz และ 820 ถึง 960 MHz
อุปกรณ์ CC1120 ให้การสนับสนุนฮาร์ดแวร์ที่ครอบคลุมสำหรับการจัดการแพ็กเก็ต การบัฟเฟอร์ข้อมูล การส่งสัญญาณแบบต่อเนื่อง ชัดเจน
การประเมินช่อง การบ่งชี้คุณภาพลิงก์ และการปลุกทางวิทยุพารามิเตอร์การทำงานหลักของอุปกรณ์ CC1120 สามารถ
ควบคุมผ่านอินเทอร์เฟซ SPIในระบบทั่วไป อุปกรณ์ CC1120 ใช้กับไมโครคอนโทรลเลอร์เท่านั้น
ส่วนประกอบแบบพาสซีฟภายนอกไม่กี่ชิ้น
รายละเอียดโดยย่อ:
|
ผู้ผลิต
|
เท็กซัส อินสตรูเมนท์
|
|
หมายเลขผลิตภัณฑ์ของผู้ผลิต
|
CC1120RHBR
|
|
คำอธิบาย
|
ไอซี RF TXRX+MCU ISM<1GHZ 32VFQFN
|
|
คำอธิบายโดยละเอียด
|
IC RF TxRx + MCU ISM ทั่วไป < 1GHz 164MHz ~ 192MHz, 274MHz ~ 320MHz, 410MHz ~ 480MHz, 820MHz ~ 960MHz แผ่นสัมผัส 32-VFQFN
|
คุณลักษณะของผลิตภัณฑ์:
|
พิมพ์
|
คำอธิบาย
|
|
หมวดหมู่
|
ไอซีตัวรับส่งสัญญาณ RF
|
|
ผศ
|
เท็กซัส อินสตรูเมนท์
|
|
สถานะสินค้า
|
คล่องแคล่ว
|
|
พิมพ์
|
TxRx + MCU
|
|
ตระกูล RF/มาตรฐาน
|
ISM ทั่วไป < 1GHz
|
|
การปรับ
|
2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK
|
|
ความถี่
|
164MHz ~ 192MHz, 274MHz ~ 320MHz, 410MHz ~ 480MHz, 820MHz ~ 960MHz
|
|
อัตราข้อมูล (สูงสุด)
|
200kbps
|
|
เพาเวอร์-เอาท์พุต
|
16dBm
|
|
ความไว
|
-127dBm
|
|
ขนาดหน่วยความจำ
|
รอม 4kB, แรม 256B
|
|
อินเทอร์เฟซแบบอนุกรม
|
เอสพีไอ
|
|
จีพีไอโอ
|
4
|
|
แรงดัน-จ่าย
|
2V~3.6V
|
|
ปัจจุบัน - รับ
|
17mA~23mA
|
|
ปัจจุบัน - กำลังส่ง
|
32mA~54mA
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 85°C
|
|
ประเภทการติดตั้ง
|
พื้นผิวติด
|
|
บรรจุภัณฑ์ / กล่อง
|
32-VFQFN แผ่นสัมผัส
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
32-VQFN (5x5)
|
|
หมายเลขผลิตภัณฑ์พื้นฐาน
|
CC1120
|
แหล่งข้อมูลเพิ่มเติม:
| คุณลักษณะ | คำอธิบาย |
| ชื่ออื่น |
296-35667-1
|
|
296-35667-2
|
|
|
-296-35667-1-ND
|
|
|
296-35667-6
|
|
| แพ็คเกจมาตรฐาน | 3000 |
